基于健康一體機云平臺的社區健康一體機前端主要由各種醫療傳感器采集居民身體健康數據，每個醫療傳感器均屬于一個健康一體機節點，在采集之前，每個傳感器節點都要加入到健康一體機網絡中。 協調器為節點分配地址在未收到任何指令之前，所有節點處于睡眠模式，以達到低功耗的目的，在收到指令采集數據完成之后，通過網絡把數據發送至嵌入式網關，結束后節點處于睡眠模式狀態。 傳感器節點設計如圖 5 所示。

　　網關與健康一體機協調器通信

　　當一個新的節點加入健康一體機網絡之后，健康一體機協調器會給該節點配置相應的參數和信息，待節點發送數據幀過來之后，ZigBee 協調器將該數據幀轉發給網關，網關通過 UART 與健康一體機協調器進行通信在通信

　　過程中采用自定義的固定幀格式。 幀格式包括：幀起始字段（F） +幀長字段（L） +設備標識字段（DI） +控制基于智慧城市的社區健康一體機通過用戶與上位機之間進行交互，使用醫療傳感器采集到居民健康數據后，上傳嵌入式網關，嵌入式網關將數據用以太網傳輸至云平臺進行處理，系統采用面向列存儲的非關系數據庫 HBase 來存儲數據。

　　實驗測試與分析

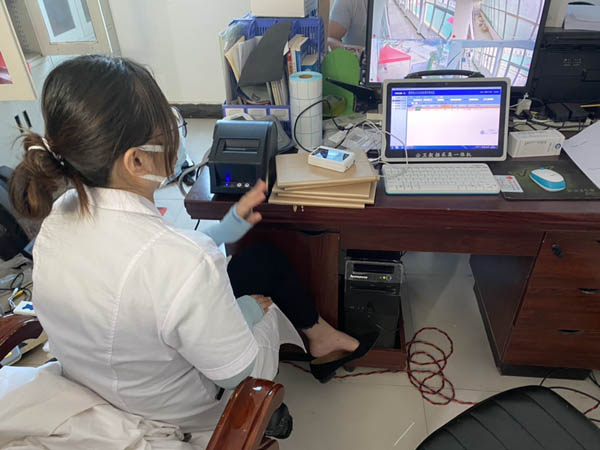

　　系統在投入社區使用之前于 2017 年 8 月 1 日到年 8 月 15 日在貴州大學博學樓 602 室進行測試該系統可通過兩種方式進行使用，健康一體機是手機號注冊登錄，操作過程較為繁瑣；另外一種是通過刷身份證注冊登錄，身份證注冊登錄簡單快捷，進入系統之后，便可開始使用。 圖 7 為針對用戶血糖進行的測試，測試結果發現該設備反應靈敏，數據精確；ZigBee 協調器與嵌入式網關之間通信穩定，網關通過以太網傳輸數據至云端發送時延低，錯誤率低，能很好地滿足系統功能需求。

　　
